Cur síos
Úsáidtear an trealamh mar phointe foirceanta don chábla friothálacha chun nascadh le cábla titim i gcóras líonra cumarsáide FTTx. Is féidir an splicing snáithín, scoilteadh, dáileadh a dhéanamh sa bhosca seo, agus idir an dá linn soláthraíonn sé cosaint agus bainistíocht soladach d'fhoirgneamh líonra FTTx.
Gnéithe
- Struchtúr iomlán faoi iamh.
- Ábhar: PC+ABS, fliuch-cruthúnas, uisce-cruthúnas ar dheannach-cruthúnas ar dheannach, frith-aosú, leibhéal cosanta suas go IP54.
- Clampáil le haghaidh cábla friothálacha agus cábla titim, splicing snáithíní, fosúchán, stóráil, dáileadh ... srl ar fad i gceann amháin.
- Tá cábla, pigtails, cordaí paiste ag rith trína gcosán féin gan cur isteach ar a chéile, suiteáil oiriúnaitheoir caiséad SC/LC/PLC, cothabháil éasca.
- Is féidir leis an bpainéal dáileadh a bheith smeartha suas, is féidir cábla friothálacha a chur tríd an gcalafort léirithe, éasca le cothabháil agus suiteáil.
- Is féidir caibinéad a shuiteáil trí -suiteáil balla nó cuaille-fheistithe, atá oiriúnach le haghaidh úsáidí laistigh agus lasmuigh.
Sonraíocht
1, Riachtanas comhshaoil
- Teocht oibre:-40 céim -+85 céim
- Bogthaise choibhneasta: Níos lú ná nó cothrom le 85% (+30 céim )
- Brú an atmaisféir: 70KPa-106Kpa
2, Príomhbhileog theicniúil
- Caillteanas ionsáite: Níos lú ná nó cothrom le 0.2dB
- Caillteanas tuairisceáin UPC: Níos mó ná nó cothrom le 50dB
- Caillteanas tuairisceáin APC: Níos mó ná nó cothrom le 60dB
- Saol chur isteach agus eastóscadh: ＞1000 uair
3,Bileogán teicniúil cruthúnais thunder-
- Tá an gléas talún scoite leis an gcomh-aireachta, tá an fhriotaíocht leithlisithe níos lú ná 2MΩ/500V(DC); IR Níos mó ná nó cothrom le 2MΩ/500V
- Ní lú ná 3000V(DC)/nóiméad an voltas withstand idir an gléas talmhaithe agus an comh-aireachta, gan aon phuncture, gan aon splancluas; U Níos mó ná nó cothrom le 3000V
Tábla cumraíochta
Lámhleabhar Treoraithe
|
Múnla |
Méid(Pic 1)A*B*C(mm) |
Cumas Uasta |
Méid Suiteála D (mm) |
Isteach sa trastomhas cábla is mó (mm) |
Méid asraon cábla (mm) |
|
GFS-8ZT |
235*126*52 |
8 |
225 |
10 |
Ø5 |
Tábla 1 Samhail agus cumraíocht

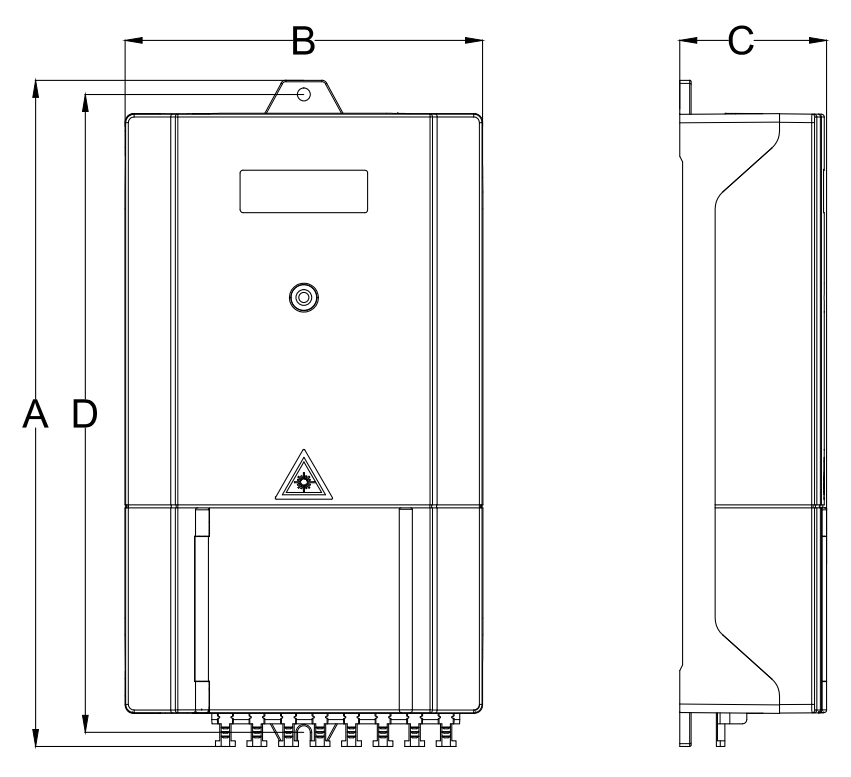

Pic 1 Méid Bosca

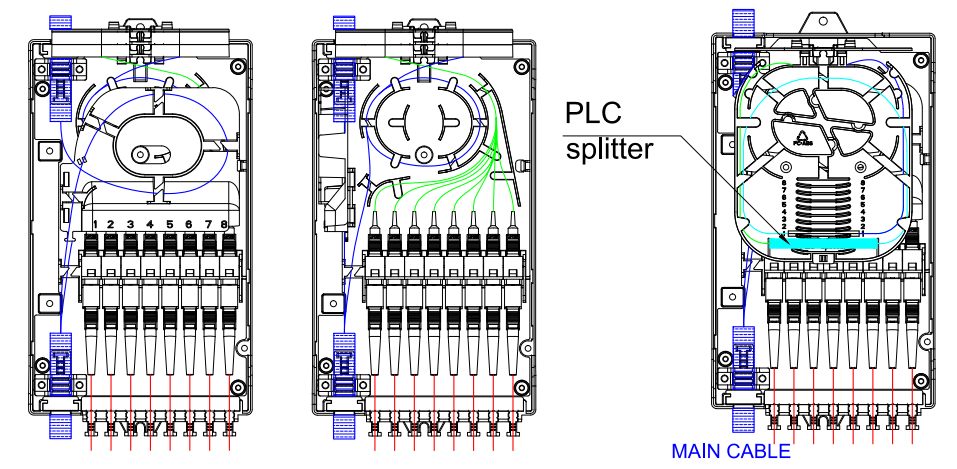

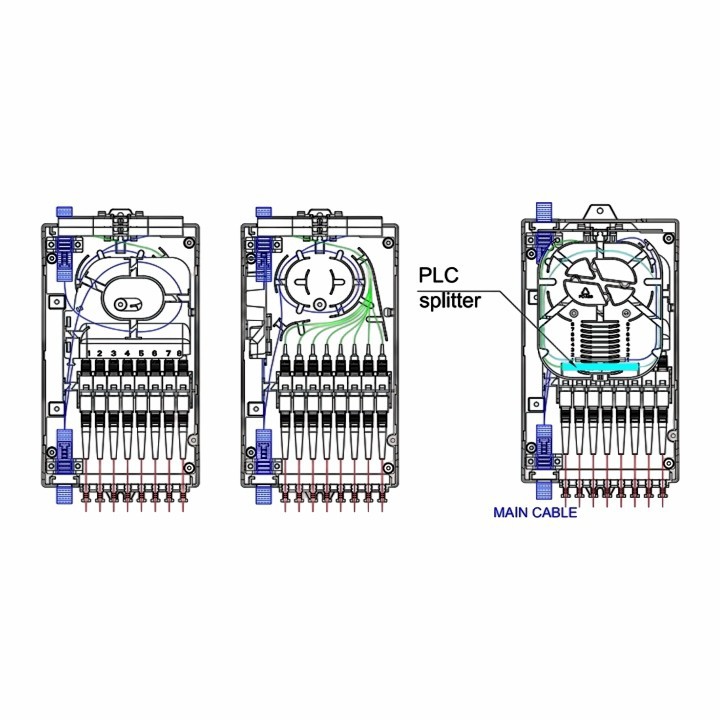

Bealaí cábla táirge
Pic. 2 Bealaí cábla
Suiteáil
1．Wall-suiteáil suite

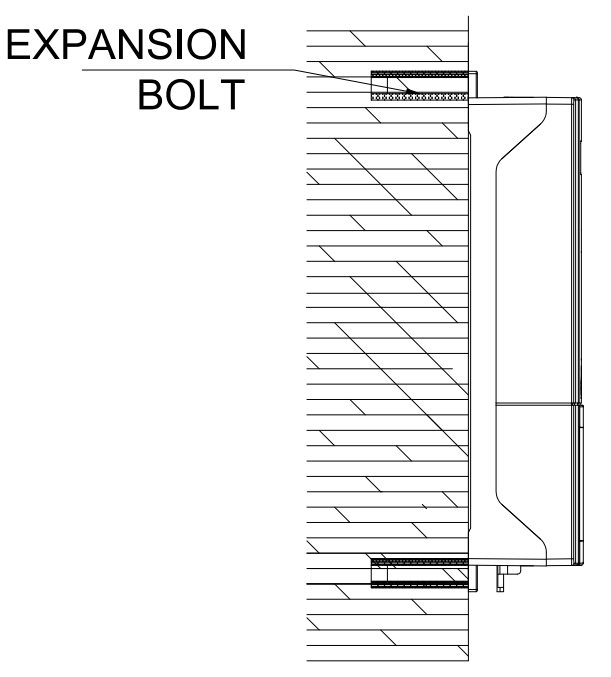

Druileáil 2 pholl thar an mballa bunaithe ar an méid i dtábla 1, cuir an bolt leathnaithe Φ7.5*40, cuir an bosca chun na poill a mheaitseáil agus bain úsáid as bolt chun ceangail.(Pic 3)
Pic 3 Suiteáil balla
Gabhálais
- 1. Lámhleabhar Úsáideora*1
- 2. Mála Accessories * 1
